Qu'est-ce qu'un capteur de force bouton ?

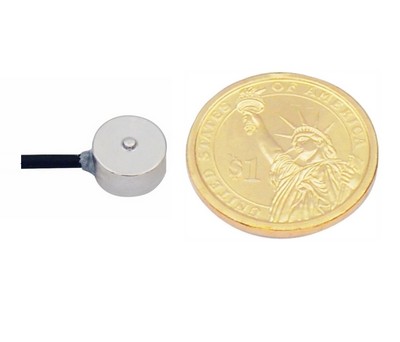

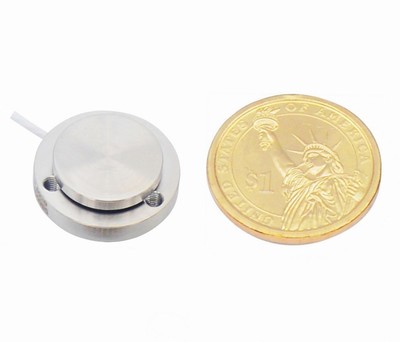

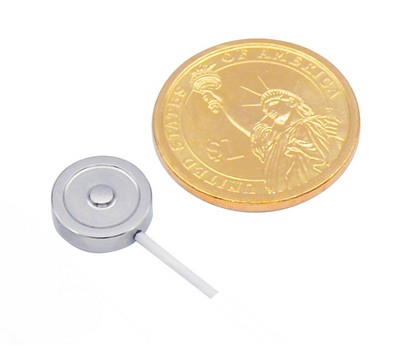

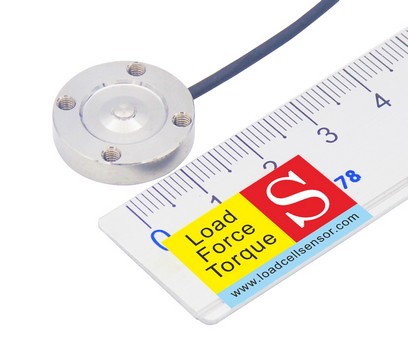

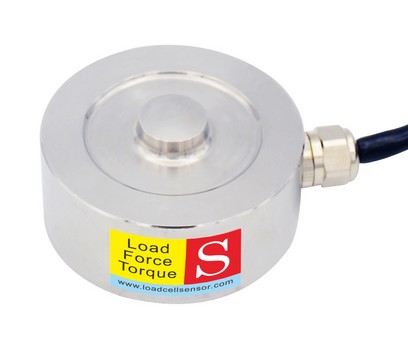

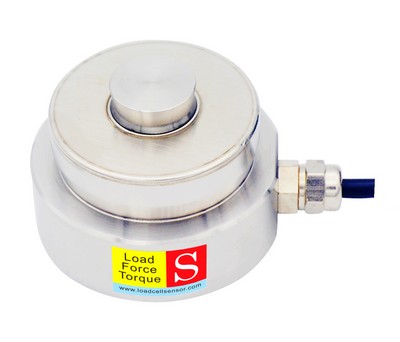

Un capteur de force bouton est un dispositif compact principalement destiné à mesurer des efforts de compression dans les applications où l'espace disponible est limité. Sa forme circulaire et son faible encombrement permettent de l'intégrer directement entre deux composants mécaniques ou sous une surface de contact. La partie supérieure comporte généralement une zone de charge conçue pour transmettre l'effort vers l'élément sensible. Comme les autres capteurs à jauges de contrainte, il transforme la légère déformation de son corps élastique en un signal électrique proportionnel à la force appliquée. Cette technologie permet d'obtenir une mesure stable et répétable pour le contrôle de charges statiques ou variables.

Grâce à sa conception compacte, le capteur de force de type bouton convient particulièrement aux systèmes dans lesquels la hauteur et le diamètre d'installation doivent être réduits. Le montage peut être réalisé sur une surface plane, entre deux éléments mécaniques ou à l'aide d'une interface de fixation adaptée au modèle. Pour obtenir une mesure fiable, la charge doit être appliquée correctement sur la zone sensible et rester alignée avec l'axe de mesure. Il est également important de limiter les efforts latéraux et les moments de flexion susceptibles d'influencer le signal de sortie.

Une cellule de charge miniature de ce type peut être utilisée dans de nombreux équipements nécessitant une détection précise d'un effort de compression. Les applications comprennent notamment les préhenseurs robotiques, les systèmes de contrôle de force, les mécanismes de serrage, les instruments médicaux, les équipements de laboratoire et les machines d'inspection automatisées. Son faible encombrement permet d'ajouter une fonction de mesure de force sans modifier de manière importante la structure existante. Elle peut également être utilisée pour la détection de surcharge, la surveillance d'une force de contact, le contrôle d'une force de pressage ou les essais de fin de ligne.

Pour les systèmes nécessitant une mesure de compression dans un espace particulièrement réduit, une cellule de charge de compression miniature offre une solution pratique. Sa petite taille permet de l'installer dans des mécanismes où les capteurs conventionnels seraient trop volumineux. Ce type de capteur est notamment adapté à la mesure de faibles forces dans la robotique, les dispositifs médicaux, les instruments de précision et les systèmes automatisés. Un capteur de force de compression miniature peut également être intégré dans un système de contrôle en boucle fermée afin de surveiller en temps réel la force appliquée par un actionneur ou un mécanisme de positionnement.

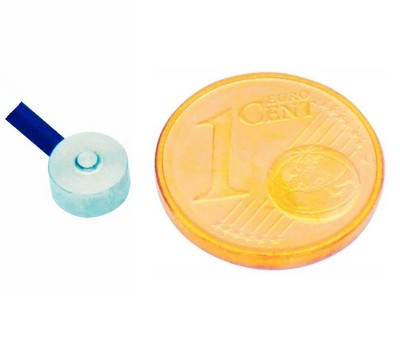

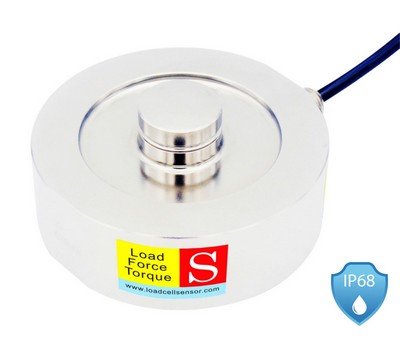

LCS propose des modèles miniatures avec des capacités allant de 5 kg à 500 tonnes, soit environ 50 N à 5000 kN. Selon la conception, certains modèles présentent un diamètre extérieur à partir de 8 mm et une hauteur pouvant commencer à environ 4 mm, ce qui permet une intégration dans des espaces très restreints. Les éléments sensibles peuvent être fabriqués avec des matériaux adaptés aux exigences mécaniques de l'application. L'utilisation de jauges de contrainte à haute résistance, notamment de 1000 ohms, contribue également à limiter la dissipation thermique et à maintenir une bonne stabilité du signal sur les modèles de petite taille.

La cellule de charge de type bouton peut également être personnalisée pour répondre aux contraintes spécifiques d'un équipement OEM. LCS peut adapter la capacité nominale, les dimensions, la hauteur, les matériaux, les interfaces de fixation, la configuration du câble et les caractéristiques électriques. Ces possibilités permettent de développer un capteur de force compact adapté à une mesure de compression précise dans des systèmes industriels, robotiques, médicaux ou de test où l'espace d'installation constitue une contrainte essentielle.
