Qu'est-ce qu'un capteur de force multi-axes ?

Un capteur de force multi-axes est un dispositif de mesure de précision capable de détecter simultanément les forces appliquées dans plusieurs directions à partir d'un seul élément de mesure. Contrairement à un capteur de force uniaxial, il permet d'identifier différentes composantes de charge et fournit une vision plus complète des interactions mécaniques, de la répartition des efforts et du comportement d'une structure. Cette capacité de mesure de force multidirectionnelle est particulièrement utile dans la robotique, les équipements de rééducation, les essais automobiles, les systèmes médicaux, l'aérospatiale et les applications de recherche nécessitant une analyse précise des forces.

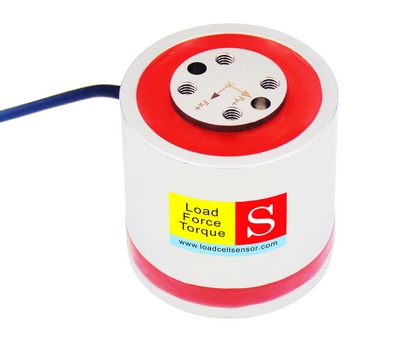

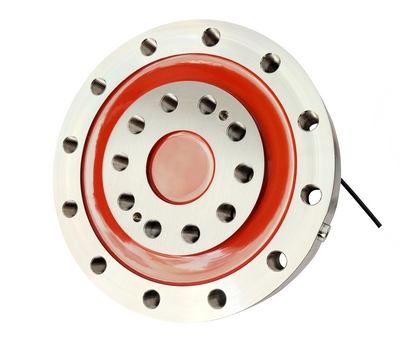

LCS propose différentes configurations adaptées aux besoins de mesure de charges multicomposantes. Un Capteur de force à 3 axes mesure généralement les composantes Fx, Fy et Fz afin de fournir des informations complètes sur les forces appliquées dans les trois directions de l'espace. Selon la conception mécanique et les exigences du système, une cellule de charge multi-axes peut également être configurée pour mesurer deux axes ou associer plusieurs composantes de force et de couple. Le choix du modèle dépend notamment de la plage de mesure, de l'espace disponible, des interfaces mécaniques et du nombre de degrés de liberté nécessaires.

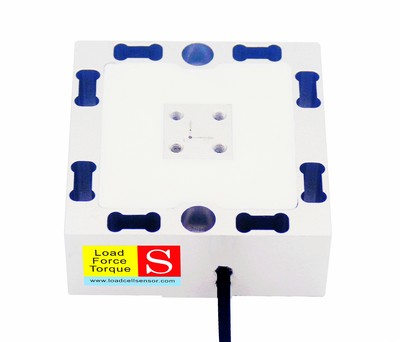

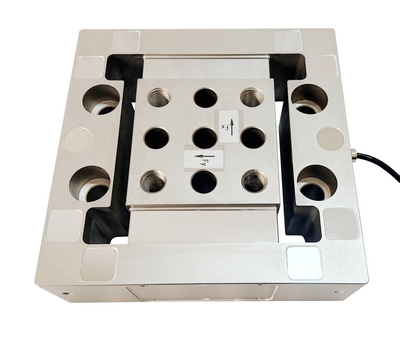

Une cellule de charge à 3 axes convient particulièrement aux applications dans lesquelles les forces doivent être surveillées simultanément selon trois axes perpendiculaires. Ce type de solution permet de distinguer les différentes composantes de la charge pour le contrôle de force des robots, la mesure d'interaction homme-machine, les essais mécaniques et l'analyse des mouvements. Dans les systèmes compacts nécessitant une mesure tridimensionnelle, une cellule de charge 3D peut intégrer plusieurs fonctions de détection dans un seul ensemble, réduisant ainsi le besoin d'utiliser plusieurs capteurs séparés et de réaliser des montages mécaniques complexes.

Un Capteur de force triaxial LCS fournit généralement des sorties analogiques en mV/V proportionnelles aux forces appliquées. Pour faciliter son intégration dans les systèmes d'acquisition et de contrôle, un conditionneur de signal multicanal peut être proposé en option. Il permet notamment de convertir les signaux du capteur en sorties 0–5 V, 0–10 V, 4–20 mA, RS485 ou RS232. Le traitement et la configuration des signaux peuvent également être adaptés aux exigences spécifiques de l'application.

En complément des modèles standard, LCS développe des solutions de mesure de force multi-axes personnalisées pour les projets OEM, la robotique et les équipements d'essai spécialisés. La personnalisation peut porter sur la capacité de charge, les dimensions, les interfaces de fixation, la configuration des sorties électriques et les axes de mesure. Cette flexibilité permet de proposer des solutions adaptées aux applications nécessitant une mesure fiable et précise des forces dans plusieurs directions.
