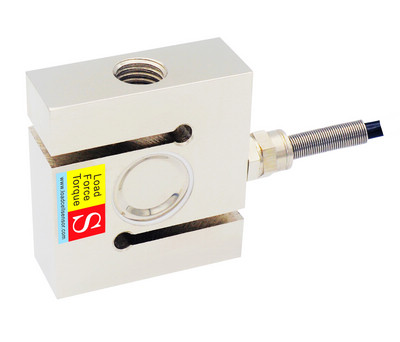

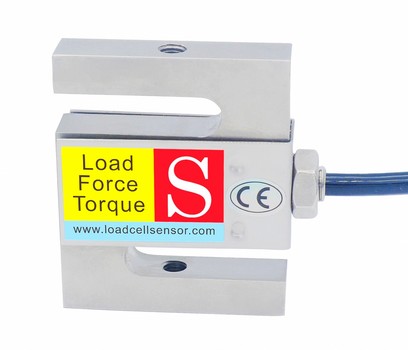

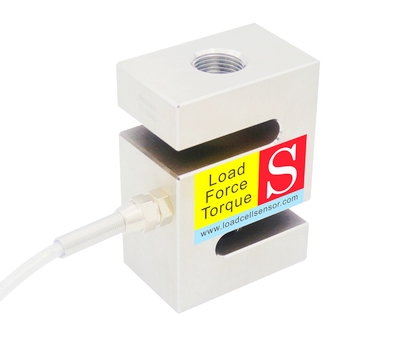

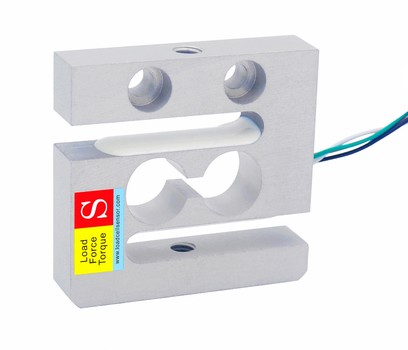

Qu'est-ce qu'une cellule de charge de type S (également appelée capteur de force en S) ?

Une cellule de charge en S est un capteur de force conçu pour mesurer des efforts appliqués dans les deux directions, notamment en traction et en compression. Sa structure caractéristique en forme de S lui confère une bonne rigidité mécanique tout en permettant une transmission efficace de la charge entre ses deux extrémités. Couramment utilisée dans les systèmes de pesage, les bancs d'essai et les équipements industriels, cette conception convient particulièrement aux applications nécessitant une mesure fiable des forces axiales dans un espace relativement compact.

Le principe de fonctionnement repose généralement sur un élément élastique usiné avec précision et équipé de jauges de contrainte. Lorsque la charge est appliquée, la poutre centrale se déforme légèrement sous l'effet de l'effort. Les jauges détectent cette déformation et la transforment en un signal électrique proportionnel à la force grâce à un pont de Wheatstone. Le signal de sortie, généralement exprimé en mV/V, peut ensuite être connecté à un indicateur, un amplificateur, un automate programmable ou un système d'acquisition de données. Cette technologie permet d'obtenir une mesure stable pour différents types d'applications industrielles.

Un capteur de force de type S possède généralement un filetage ou un trou taraudé à chaque extrémité. Cette configuration permet de fixer différents accessoires mécaniques, tels que des rotules, des crochets, des anneaux de levage ou des embouts de charge. Le montage peut ainsi être adapté à la configuration de la machine et à la direction de l'effort. Cette conception est particulièrement pratique pour le pesage suspendu, les systèmes de mesure en ligne et les applications où le capteur doit être installé entre deux éléments mécaniques.

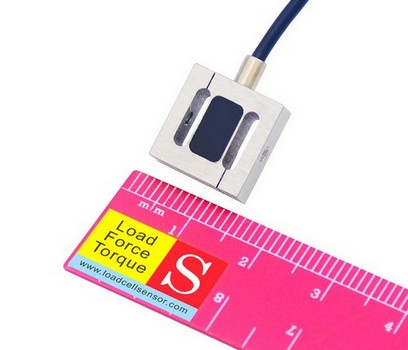

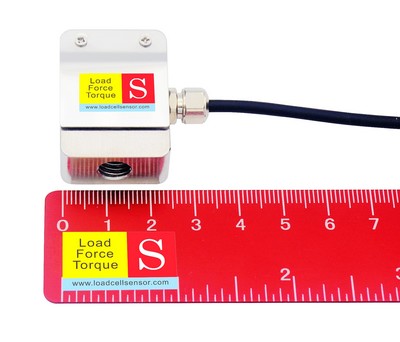

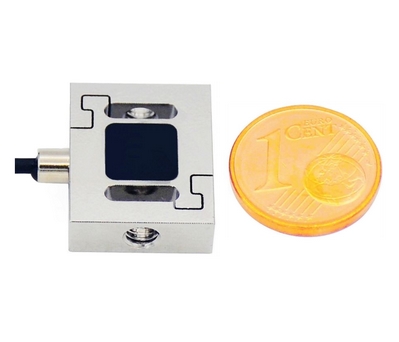

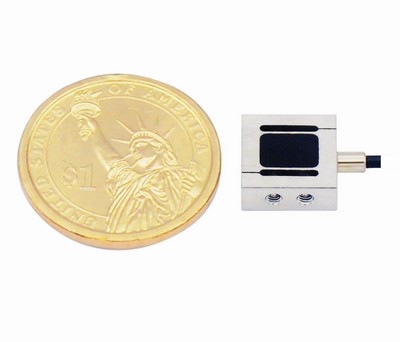

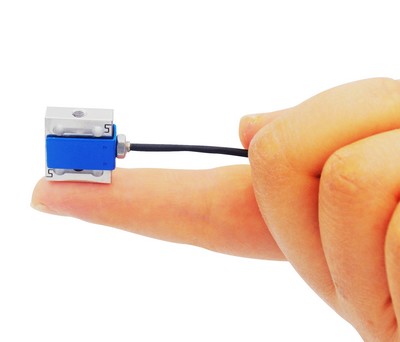

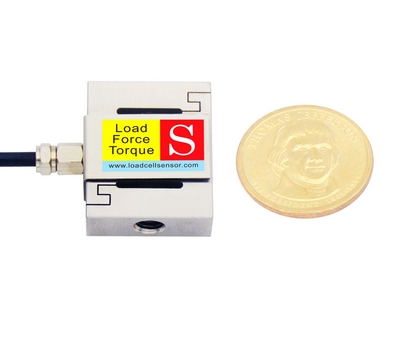

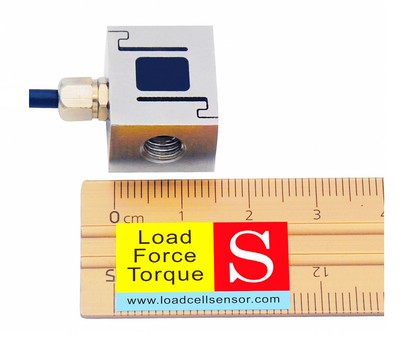

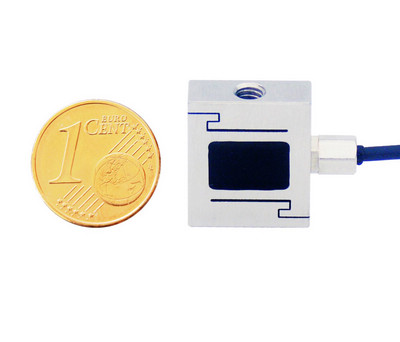

Grâce à sa capacité à détecter les efforts dans les deux sens, ce type de capteur peut être utilisé comme capteur de force en traction et compression. Il convient notamment aux essais de traction, aux essais de fatigue, au contrôle de force des actionneurs, à la surveillance des charges et aux systèmes d'automatisation. Une cellule de charge en traction et compression peut également être intégrée dans des bancs d'essai où la direction de la charge varie pendant le cycle de fonctionnement. Pour les applications nécessitant une mesure compacte, un capteur de force miniature de type S peut être utilisé lorsque l'espace d'installation est limité.

Les applications courantes comprennent le pesage de réservoirs, de silos et de trémies, les systèmes de pesage suspendu, les essais de résistance des matériaux, la surveillance de charges mécaniques et le contrôle des procédés industriels. La conception en S facilite également l'installation dans les systèmes nécessitant une mesure directe de la tension d'un câble ou d'un élément mécanique. Dans ce contexte, le capteur peut être configuré comme une solution de mesure de traction pour contrôler la charge appliquée avec précision.

LCS propose des modèles de type S couvrant des capacités de 100 g à 20 tonnes, soit environ 1 N à 200 kN, avec une précision pouvant atteindre 0,02 % de la capacité nominale selon le modèle. Des versions avec indice de protection jusqu'à IP68 sont disponibles pour les environnements exigeants. Les dimensions et les filetages peuvent également varier selon la capacité, avec des configurations allant de M2 à M36. Pour les projets OEM, LCS peut personnaliser la capacité, les dimensions, les matériaux, les interfaces de montage, les connexions mécaniques et la configuration du câble afin de développer un capteur de force de type S adapté aux exigences spécifiques de chaque application.
