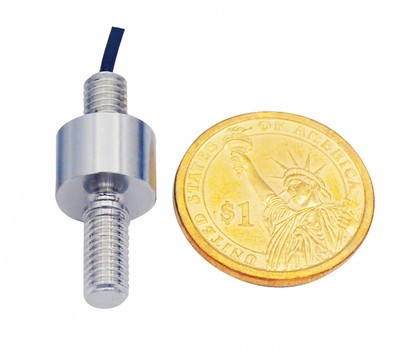

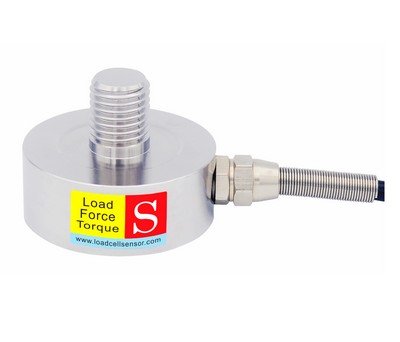

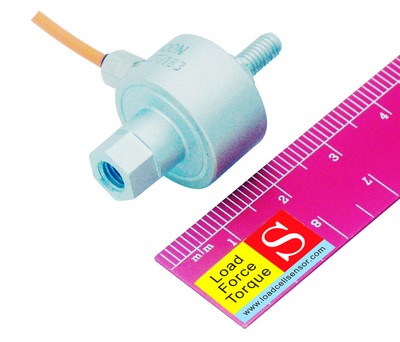

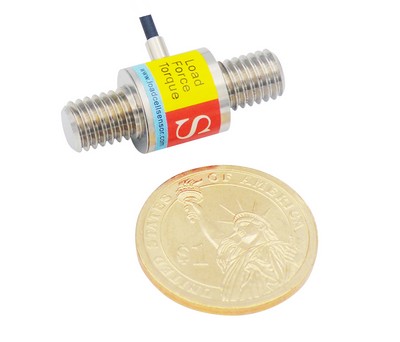

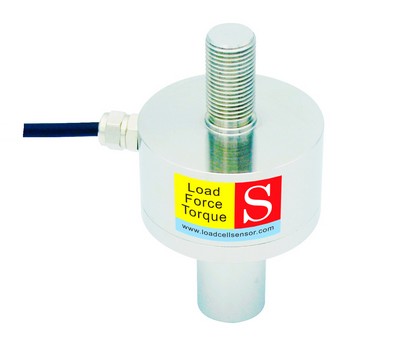

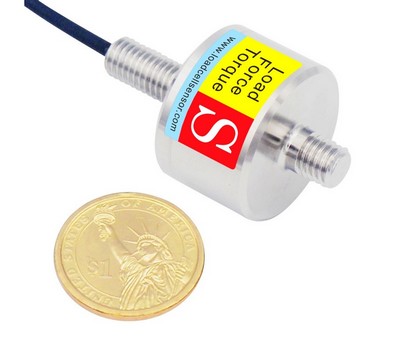

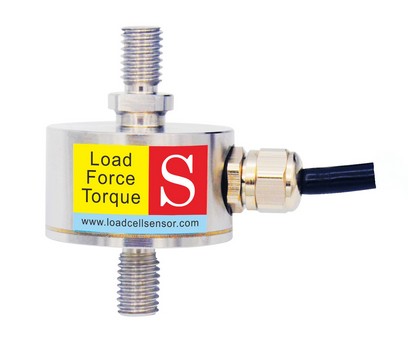

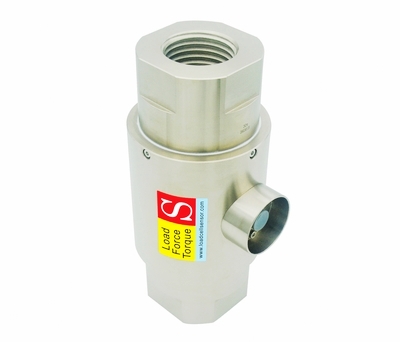

Qu'est-ce qu'un capteur de force à tige filetée ?

Un capteur de force à tige filetée est un dispositif compact conçu pour mesurer directement les forces appliquées le long d'un axe mécanique. Équipé d'un ou de plusieurs raccords filetés, mâles ou femelles, il peut être installé entre deux composants, tels qu'un vérin, un actionneur ou une tige mécanique. Cette conception simplifie l'intégration dans les systèmes existants et convient particulièrement aux applications où l'espace de montage est limité. Une cellule de charge en ligne à filetage permet ainsi de mesurer la charge directement dans la chaîne mécanique.

Le principe de fonctionnement repose généralement sur un élément élastique fabriqué en acier inoxydable ou en alliage métallique haute résistance. Lorsque la force est appliquée, cet élément subit une déformation contrôlée détectée par des jauges de contrainte. Le pont de jauges transforme ensuite cette déformation en un signal électrique proportionnel à la charge. Le signal peut être connecté à un indicateur, un amplificateur, un automate programmable ou un système d'acquisition de données pour assurer une mesure précise de la force.

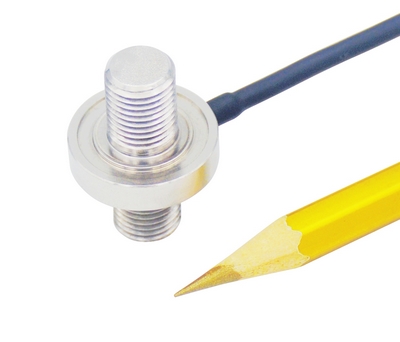

Grâce à sa structure axiale, le capteur de force fileté convient à la mesure de charges statiques, cycliques ou dynamiques. Il est notamment utilisé dans les vérins hydrauliques et pneumatiques, les actionneurs électriques, la robotique, l'automatisation industrielle, les bancs d'essai et les applications de contrôle de force. Sa structure compacte permet également de l'utiliser comme capteur de force miniature fileté dans les équipements où les dimensions d'installation sont particulièrement contraintes.

La conception mécanique peut être adaptée aux besoins de chaque application. Différentes tailles et configurations de filetage sont disponibles pour assurer une fixation compatible avec les composants environnants. La position et la sortie du câble peuvent également être adaptées afin de faciliter l'intégration dans des assemblages compacts. Un capteur de force à embout fileté constitue ainsi une solution pratique pour les systèmes OEM nécessitant une mesure de force intégrée et une transmission mécanique directe.

Selon le modèle, le capteur peut mesurer les forces aussi bien en traction qu'en compression. Une cellule de charge en traction et compression est particulièrement adaptée aux applications nécessitant une surveillance bidirectionnelle, comme les essais d'actionneurs, les systèmes automatisés et les bancs de test. Le capteur de force en traction et compression permet ainsi de mesurer les efforts de traction et de poussée avec un seul dispositif.

LCS propose des modèles à montage fileté avec des capacités de 2 kg à 100 tonnes (20 N à 1000 kN) et des filetages de M4 à M100. Des versions personnalisées peuvent être développées selon la capacité, les dimensions, les matériaux, le montage, le câblage et les spécifications électriques, afin de répondre aux besoins des projets OEM et des applications industrielles spécialisées.
