Qu'est-ce qu'une capteur de force galette ?

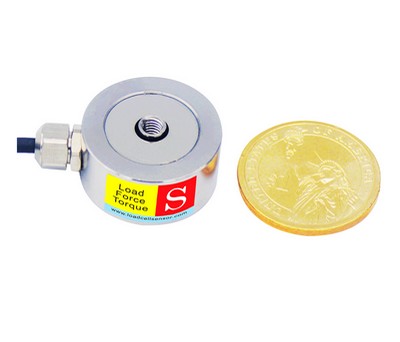

Un capteur de force de type « pancake », également appelé capteur de force galette, est conçu pour mesurer des efforts axiaux dans les applications où la hauteur disponible est limitée. Sa forme circulaire et son faible encombrement permettent une intégration facile dans des machines compactes, des bancs d'essai et différents systèmes industriels. Cette conception offre généralement une bonne rigidité mécanique et une transmission directe de la charge, ce qui contribue à obtenir une mesure stable et répétable. Une cellule de charge pancake utilise généralement des jauges de contrainte montées en pont de Wheatstone pour transformer la déformation de l'élément élastique en un signal électrique proportionnel à la force appliquée.

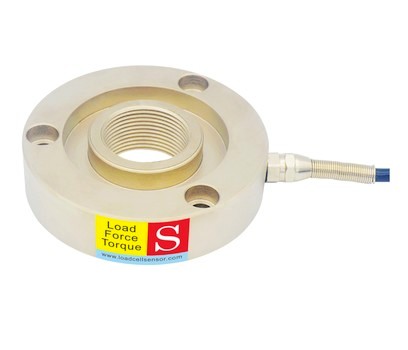

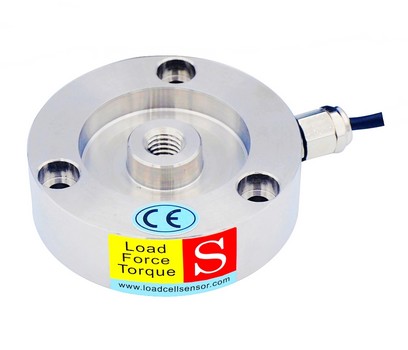

Grâce à son architecture plate, le capteur de force extra-plat constitue une solution intéressante lorsque l'installation d'un capteur cylindrique classique n'est pas possible. Le corps du capteur peut comporter un filetage central, des trous de fixation ou différentes interfaces mécaniques permettant de l'installer directement entre deux éléments. Selon la configuration, il est possible d'utiliser des accessoires tels que des tiges filetées, des adaptateurs ou des plaques de charge afin d'assurer une transmission correcte de l'effort. Cette conception facilite également l'intégration dans les systèmes nécessitant une mesure de force axiale avec une faible hauteur d'installation.

Une cellule de charge extra-plate peut être utilisée pour mesurer des forces de compression dans des équipements de test, des presses, des systèmes de serrage ou des dispositifs de contrôle industriel. Certains modèles sont également conçus pour fonctionner en traction et en compression. Une cellule de charge en traction et compression permet ainsi de mesurer les efforts dans les deux directions sans modifier le capteur lorsque la charge change de sens. Cette caractéristique est particulièrement utile pour les essais cycliques, les tests d'actionneurs, la robotique, les systèmes d'automatisation et les bancs de test mécaniques.

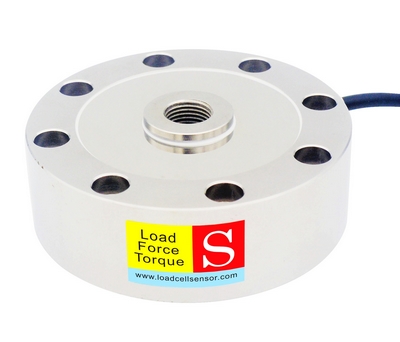

La géométrie pancake est également adaptée aux applications nécessitant une bonne résistance aux charges parasites. Selon la conception mécanique, le capteur peut présenter une structure robuste capable de mieux supporter certains moments de flexion ou efforts latéraux accidentels. Toutefois, pour obtenir une mesure précise, la charge doit être correctement alignée avec l'axe de mesure et les forces transversales doivent être limitées. Un capteur de force en compression peut notamment être installé sous une structure, une plaque ou un élément mécanique afin de mesurer directement la charge appliquée. Les applications courantes comprennent le pesage de réservoirs et de trémies, les essais de compression, les presses hydrauliques, le contrôle de force de serrage, les essais de matériaux et les systèmes industriels automatisés.

LCS propose des capteurs de force de type pancake avec des capacités allant de 5 kg à 100 tonnes, soit environ 50 N à 1000 kN. Selon la plage de mesure et les conditions d'utilisation, les éléments sensibles peuvent être fabriqués en aluminium, en acier allié ou en acier inoxydable. Le choix du matériau permet d'adapter le capteur aux exigences de résistance mécanique, de poids, de stabilité et de résistance à la corrosion. Des configurations destinées à la mesure bidirectionnelle sont également disponibles pour les applications nécessitant une détection fiable des efforts de traction et de compression.

Pour les projets OEM, LCS peut également développer des solutions personnalisées de mesure de force à profil bas. Les paramètres personnalisables comprennent la capacité nominale, le diamètre et la hauteur du capteur, les dimensions de montage, les spécifications de filetage, le matériau, la position du câble ainsi que le type de signal de sortie. Ces possibilités permettent d'adapter la cellule de charge pancake aux contraintes mécaniques et électriques spécifiques de chaque équipement, tout en conservant les avantages d'une conception compacte et d'une mesure de force fiable.
